G4SR480V5A02CAA

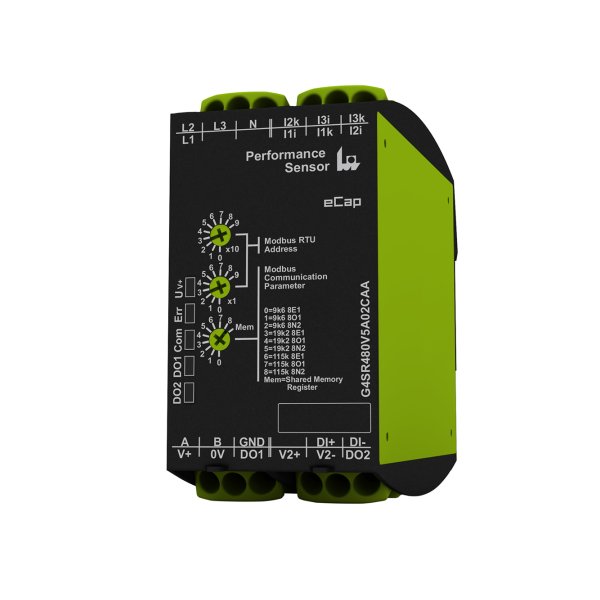

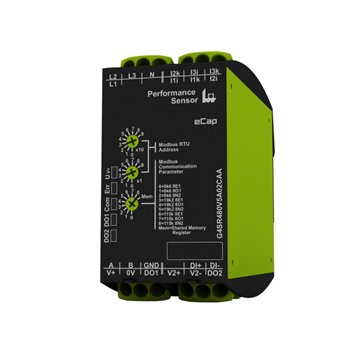

De G4SR480V5A02CAA uit de Gamma-serie is een hoogwaardige 1- en 3-fasige energiemeter voor industriële toepassingen waar nauwkeurige energiemeting en netkwaliteitsanalyse essentieel zijn. Het toestel combineert uitgebreide meetfunctionaliteit met een compacte bouwbreedte van slechts 45 mm en is ontworpen voor integratie in verdeelborden, energiebeheersystemen en industriële automatiseringsomgevingen.

De energiemeter meet alle belangrijke elektrische parameters, waaronder fase- en lijnspanningen, stromen, actief vermogen, reactief vermogen, schijnbaar vermogen, arbeidsfactor, frequentie en energieverbruik. Zowel actieve als reactieve energie worden afzonderlijk geregistreerd per fase en voor de volledige installatie. Daarnaast ondersteunt het toestel bidirectionele energiemetingen, waardoor het ook geschikt is voor toepassingen met lokale energieopwekking zoals zonnepanelen, batterijopslag en energieterugwinning.

Een belangrijk onderscheidend kenmerk is de geïntegreerde netkwaliteitsanalyse. De G4SR480V5A02CAA meet de Total Harmonic Distortion (THD) van zowel spanning als stroom en analyseert harmonischen tot de 20e orde. Hierdoor kunnen vervuilingen op het elektriciteitsnet, veroorzaakt door frequentieregelaars, voedingen, laadstations of andere niet-lineaire belastingen, snel worden opgespoord en geëvalueerd.

De meter werkt met externe stroomtransformatoren van 5 A secundair en ondersteunt primaire stromen tot 2500 A. Dankzij de hoge meetnauwkeurigheid en True RMS-metingen levert het toestel betrouwbare meetresultaten, ook bij vervormde netspanningen en stromen.

Communicatie verloopt via een galvanisch gescheiden Modbus RTU-interface op RS485. Configuratieparameters, communicatiesnelheden en apparaatinstellingen kunnen rechtstreeks via de voorzijde of via Modbus worden aangepast. Firmware-updates kunnen eveneens via de Modbus-interface worden uitgevoerd, wat het onderhoud vereenvoudigt en toekomstige uitbreidingen mogelijk maakt.

Naast de uitgebreide meetfunctionaliteit beschikt de G4SR480V5A02CAA over één digitale ingang en twee digitale uitgangen. Deze kunnen via Modbus worden uitgelezen en aangestuurd, waardoor eenvoudige alarm-, schakel- en bewakingsfuncties rechtstreeks in het systeem kunnen worden geïntegreerd.
