De flexibele Rogowski-spoel stroomsensor wordt gebruikt om wisselstroom (AC) te meten, vooral bij hoge stromen. Dankzij de flexibiliteit kan deze
worden toegepast om stroom te meten in geleiders met een grote diameter, een onregelmatige vorm of in nauwe ruimtes tussen geleiders (bijvoorbeeld
wanneer een traditionele stroomtang of stroomspoel niet kan meten, biedt de flexibele Rogowski-spoel een handige oplossing). Rogowski-spoelen
staan bekend om hun inherente voordelen, waaronder hoge lineariteit, een breed frequentiebereik en ongevoeligheid voor magnetische saturatie.
Het niet-invasieve ontwerp zorgt voor eenvoudige installatie zonder dat direct elektrisch contact of aanpassing van het primaire circuit nodig is.
Toepassingen
- Secundaire distributiestations
- Monitoring van distributietransformatoren
- BESS aansluiting op netbeheerder meter
- Monitoring van PV installaties
- Fase-meeteenheden (PMU)
- Commerciële en industriële gebouwen
- Meting en submetering
- Vraagrespons (DR)
- Distributiesysteemapparatuur
Normen
- IEC 61010-1: 2010
- IEC 61010-2-32: 2012
- IEC 61869-10: 2017
- UL 61010-1: 2012
Elektrische specificaties
Werkfrequentie 50–60 Hz
Voedingsspanning ±8V–±12V DC, ≥50W
Belasting <0,1 Ω
Frequentiebereik 10 Hz–1 kHz
Fasefout ≤40′
Responstijd ≤20 ms
Lineariteit ≤1 %FS
Hoogte 2000 m
Diëlektrische sterkte 10 kVAC/min
Isolatieweerstand 1000 MΩ @ DC 500V
Bedrijfstemperatuur -40 tot +70 °C
Opslagtemperatuur -40 tot +85 °C

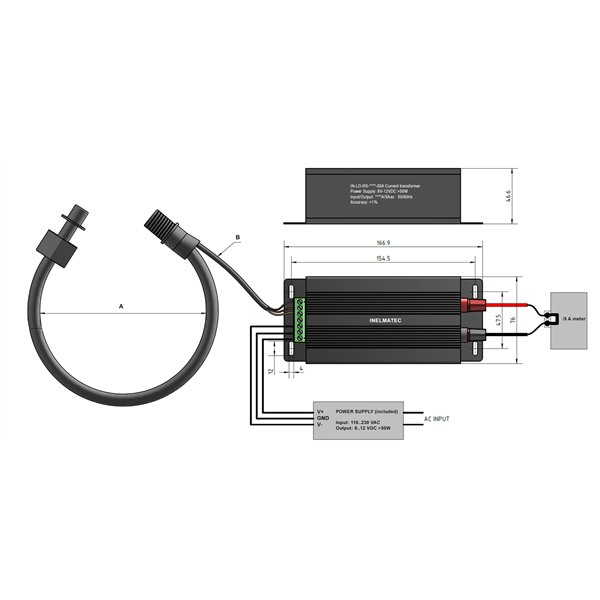

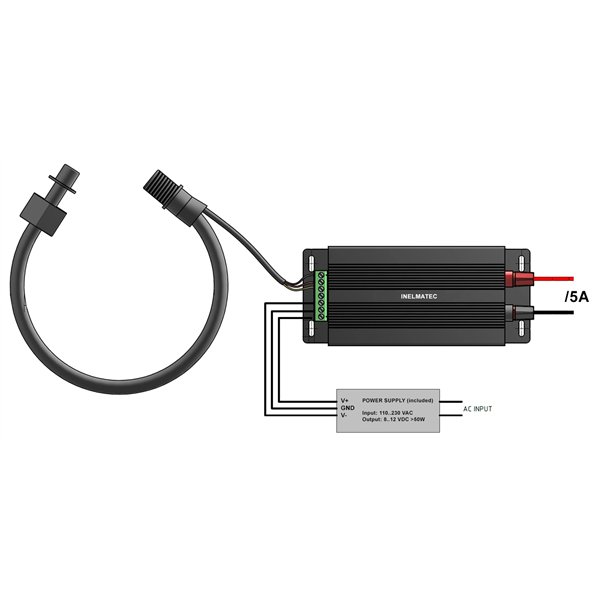

Bestelcode omvat:
- Rogowski spoel
- Signaalomvormer Rogowski -> 5A
- AC/DC voeding
Installatiehandleiding
1. Schakel alle voedingsbronnen van dit apparaat en de apparatuur waarin het is geïnstalleerd uit voordat u werkzaamheden uitvoert aan het apparaat of de installatie.
2. Gebruik altijd een geschikt en gekeurd spanningsmeetapparaat om te bevestigen dat alle spanning is uitgeschakeld.
3. Draai de grijze vergrendelingshuls linksom om de stekker los te maken. Trek de spoel open.
4. Plaats de Rogowski-spoel rond de geleider en breng de uiteinden van de spoel samen.
5. Steek de stekker opnieuw in de koppelaansluiting en draai de huls rechtsom totdat deze stevig vastzit.
6. Sluit de signaaluitgangen aan op uw integrator, oscilloscoop, meetinstrument of vermogensanalysator om real-time stroommetingen te starten.
7. Schakel de voeding van het paneel weer in.
Belkangrijk: Secundaire zijden van stroomtransformatoren moeten altijd kortgesloten zijn of aangesloten op een belasting (burden)
