Caractéristiques:

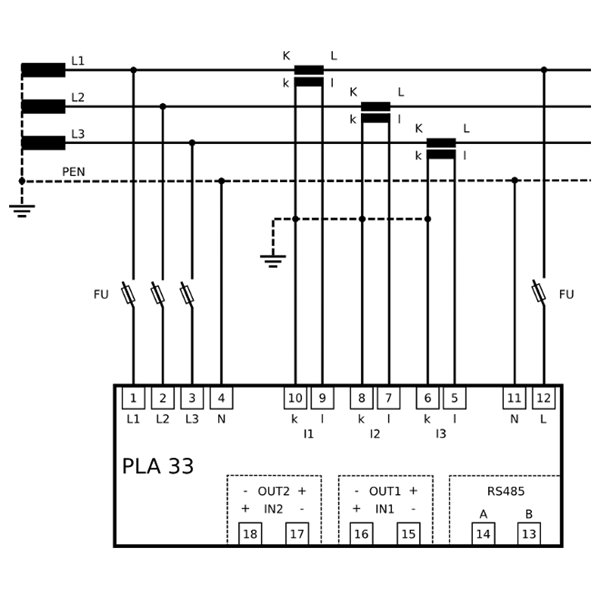

TN, TT, IT (résistance virtuelle N) réseaux triphasés
3 entrées de mesure de tension et 3 de courant
mesure continue de U et I
flux calculé de fil neutre
taux d'échantillonnage 128 échantillons (6,4 kHz)
variables réelles des paramètres mesurés
précision du courant et de la tension 0,5%
Mesure THDU et THDI
analyse des harmoniques impaires au 19ème ordre
2 entrées et sorties numériques programmables
LCD lumineux avec rétro-éclairage
interface de communication RS845 (Modbus RTU)
1GB de mémoire flash pour l'enregistrement
intervalle d'enregistrement de la mémoire 1 ... 60 minutes
panneau et montage sur rail DIN
L'analyseur de réseau pour la surveillance précise des paramètres électriques les plus importants dans le réseau triphasé ou monophasé. L'instrument mesure la tension et le courant continus selon la norme EN 61000-4-30. Grâce à des mesures précises et une fréquence d'échantillonnage élevée, il est également idéal pour la surveillance de l'énergie électrique. Grâce à l'interface de communication RS485 avec protocole Modbus RTU, le PLA33 peut être utilisé comme point de mesure dans les systèmes SCADA.
Mesure harmonique:
THDU et THDI sont calculés de la gamme des harmoniques à la 40ème harmonique. L'appareil mesure et affiche également certaines harmoniques étranges de tension et de courant jusqu'au 19ème harmonique.
Compteur d'énergie
Le PLA33 dispose de 6 compteurs d'énergie interne pour l'énergie capacitive consommée et active, réactive et réactive. Chaque compteur d'énergie peut être relié à la sortie numérique et fournit des informations par le biais d'impulsions à d'autres instruments, tels que les contrôleurs de demande de pointe, etc.
Affichage
PLA33 dispose d'un écran LCD avec rétro-éclairage blanc. Toutes les valeurs sont identifiées par le nom du paramètre et les variables réelles. Le menu de surveillance et de configuration est facile à comprendre grâce aux raccourcis logiques et aux noms symboliques.
Mesure de courant continu pour la version PLA33DL
La version d'instrument PLA33DL (version sur rail DIN) est également disponible en tant qu'adaptation pour la mesure directe du courant alternatif jusqu'à 25 A. C'est une solution idéale et compacte pour surveiller de petites charges sans nécessiter de transformateur de courant.
Mémoire flash pour les paramètres de l'enregistreur
Les variantes des instruments PLA33CM et PLA33DLCM ont une mémoire flash de 512 Mo pour l'enregistrement des valeurs AVG jusqu'à 30 paramètres mesurés. La période d'échantillonnage des enregistrements de mémoire peut être réglée par l'utilisateur de 1 à 60 minutes, ainsi qu'une liste de paramètres stockés dans la mémoire.
Mémoire de profil
Les analyseurs PLA33CM et PLA33DLCM ont un espace réservé dans leur mémoire flash pour l'enregistrement; profils de charge. Les six compteurs d'énergie sont enregistrés dans une période définie par l'utilisateur. L'enregistrement du profil de chargement est actif pendant des périodes de 15, 30 et 60 minutes.
Tension d'alimentation 230 VAC (+ 10%, - 15%)
24 VDC / AC - option
Fréquence du système 50 Hz / 60 Hz
Consommation électrique 1,5 VA
Tension de mesure L-N 10 ... 300 VAC
Tension de mesure L-L 10 ... 520 VAC
Courant de mesure 10 mA ... 6 A
Fréquence 40 ... 70 Hz
Fréquence d'échantillonnage 6,4 kHz
Nombre et type de sorties 2 collecteur ouvert optique isolé (S0)
Capacité de charge de sortie maximale 24 VCC / 100 mA
Type d'entrée optique libre potentiel isolé
Capacité de charge d'entrée maximale 24 VCC / 10 mA
Rapport de transformateur pour U et I 0 ... 1500
Interface de communication RS485 (Modbus RTU) - isolation optique
Vitesse de communication 9600 ... 57.6 kBd
Classe de surtension 600 V CAT III
Degré de pollution 2
Température ambiante de fonctionnement -25 ° C ... + 60 ° C
Dimensions du panneau avant 96 mm x 96 mm
Dimensions de découpe du panneau 92 mm x 92 mm
Profondeur du site 55 mm
Poids 620 g
Degré de protection IP20 panneau arrière / panneau avant IP54
Normes liées EN61010-1, EN 60947-1, EN61000-6-2, 2-4, 6-3
| Parameter | L1 | L2 | L3 | ∑L1-3 | Max | Min | AVG | Measuring range | Displayed range | Accuracy |
|---|---|---|---|---|---|---|---|---|---|---|
| Phase voltage |  |
|
|
|
|
|
10 ... 300 V | 10 V ... 180 kV | ±0.5 % | |
| Line voltage | |
|
|
|
|
|
10 ... 520V | 10 V ... 312 kV | ±0.5 % | |
| Frequency | |
|
|
|
40 ... 70 Hz | 40 ... 70 Hz | ±50 mHz | |||
| Current | |
|
|
|
|
|
0.01 ... 6 A (8.5A) | 0 ... 7.5 kA | ±0.5 % | |
| Neutral current | |
|
|
|
- | 0 ... 7.5 kA | ±0.5 % | |||
| Cosφ | |
|
|
|
|
|
0.01 L ... 0.01 C | 0.01 L ... 0.01 C | ±1 % | |
| Power factor | |
|
|
|
0.01 L ... 0.01 C | 0.01 L ... 0.01 C | ±1 % | |||
| THDU L-N | |
|
|
|
|
|
0 ... 99.9% | 0 ... 99.9% | ±5 % | |
| THDI | |
|
|
|
|
|
0 ... 99.9% | 0 ... 99.9% | ±5 % | |
| Odd harmonics U | |
|
|
|
|
|
0 ... 99.9% | 0 ... 99.9% | ±5 % | |
| Odd harmonics I | |
|
|
|
|
|
0 ... 99.9% | 0 ... 99.9% | ±5 % | |
| Active power | |
|
|
|
|
|
|
0 ... 5.4 kW | 0 ... 999 MW | ±0.8 % |
| Apparent power | |
|
|
|
|
|
|
0 ... 5.4 kVA | 0 ... 999 MVA | ±0.8 % |
| Reactive power | |
|
|
|
|
|
|
0 ... 5.4 kvar | 0 ... 999 MvAr | ±1 % |
| Active energy | |
0 ... 9 999 999 kWh | 0 ... 9 999 999 kWh | class 0.5* | ||||||
| Reactive energy L | |
0 ... 9 999 999 kvarh | 0 ... 9 999 999 kvarh | class 0.5* | ||||||
| Reactive energy C | |
0 ... 9 999 999 kvarh | 0 ... 9 999 999 kvarh | class 0.5* |
